Bơm Chiller là gì?
Bơm Chiller là loại máy bơm ly tâm chuyên dụng trong hệ thống làm lạnh trung tâm (Central Chiller System), có nhiệm vụ tuần hoàn nước lạnh từ cụm chiller đến các thiết bị trao đổi nhiệt như AHU, FCU, dàn lạnh,… và đưa nước sau khi hấp thụ nhiệt quay trở lại chiller để làm mát lại.
Tùy thiết kế và vật liệu chế tạo, bơm chiller còn có thể vận chuyển nước nóng trong các hệ thống HVAC hai chiều hoặc hệ thống bơm nước nóng – lạnh kết hợp. Thiết bị này đóng vai trò then chốt giúp duy trì lưu lượng và áp suất ổn định, đảm bảo hiệu quả trao đổi nhiệt, tiết kiệm năng lượng và kéo dài tuổi thọ toàn bộ hệ thống.

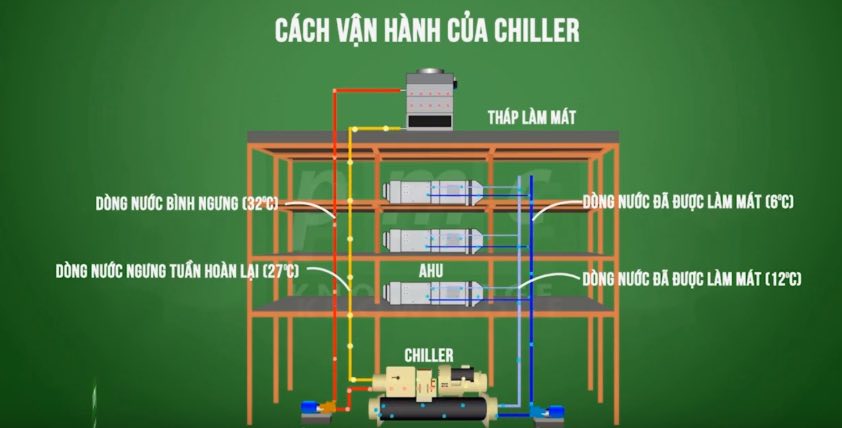

Bơm Chiller giữ vai trò trung tâm trong hệ thống bơm nước nóng – lạnh của các công trình thương mại, công nghiệp và dân dụng. Trong chế độ làm lạnh, bơm chiller tuần hoàn nước lạnh từ cụm chiller đến các thiết bị trao đổi nhiệt (AHU, FCU…) để hấp thụ nhiệt, sau đó đưa nước đã gia nhiệt trở về chiller làm mát lại.
Ngược lại, ở chế độ sưởi hoặc cấp nước nóng (với hệ chiller 2 chiều hoặc heat pump), bơm vẫn đảm nhiệm việc tuần hoàn nước nóng đến các khu vực tiêu thụ nhiệt. Nhờ khả năng vận chuyển nước ở nhiều dải nhiệt độ (từ khoảng 5°C cho đến 90°C, tùy thiết kế), bơm chiller giúp đảm bảo lưu lượng, áp suất và hiệu quả truyền nhiệt ổn định cho cả hai chế độ nóng và lạnh, góp phần duy trì sự thoải mái nhiệt và hiệu suất năng lượng tối ưu cho toàn bộ hệ thống HVAC.
Tầm quan trọng của thiết bị bơm Chiller trong hệ thống làm lạnh
Trong hệ thống làm lạnh công nghiệp, thiết bị bơm chiller chuyên dụng dùng để bơm nước lạnh giúp tuần hoàn, vận chuyển và phân phối nước lạnh từ thiết bị sinh hàn đến các đầu cuối sử dụng trong công trình. Vai trò của bơm Chiller không chỉ đơn giản là đẩy chất lỏng mà đóng vai trò trung tâm định lượng áp suất, lưu lượng và hiệu quả trao đổi nhiệt Trong cơ chế vận hành của hệ thống làm lạnh trung tâm (Chiller), thiết bị bơm nước lạnh Chiller đóng vai trò then chốt, hoạt động như cơ quan tuần hoàn chính của toàn bộ hệ thống. Khác với quan niệm thông thường, bơm Chiller không chỉ đơn thuần là thiết bị di chuyển chất lỏng, mà còn là yếu tố quyết định hiệu suất năng lượng và độ ổn định của toàn bộ quy trình làm mát. Cụ thể, bơm Chiller thực hiện nhiệm vụ vận chuyển và phân phối nước làm lạnh từ chiller đến các thiết bị tiêu thụ nhiệt như AHU, FCU hay các cụm lạnh công nghiệp, đồng thời đảm bảo áp suất và lưu lượng phù hợp với yêu cầu kỹ thuật. Quá trình này đòi hỏi độ chính xác cao về thông số vận hành để tối ưu hóa hiệu quả trao đổi nhiệt và giảm thiểu hao phí năng lượng.
Cấu tạo và vai trò của hệ thống bơm chiller
Một hệ thống bơm chiller điển hình gồm:
- Máy bơm chiller loại ly tâm trục ngang (GS, FSA, 3D) hoặc trục đứng (EVM, EVMS), inline (LPC, LPS) tùy theo lưu lượng và cột áp yêu cầu.
- Bình thiết bị điều khiển biến tần (VFD) giúp điều chỉnh tốc độ và công suất theo tải.
- Phòng bơm chiller được bố trí tập trung, đảm bảo không gian kỹ thuật cho việc vận hành và bảo trì định kỳ (ví dụ tại dự án Landmark 81 đã bố trí phòng bơm riêng cho chiller)
Cụm bơm chiller – giải pháp nâng cao
Một cụm bơm chiller thường gồm nhiều máy bơm vận hành song song, sử dụng cho các tải lạnh thay đổi theo giờ cao điểm hoặc thấp điểm. Khi áp suất hoặc lưu lượng yêu cầu tăng, cụm bơm có thể kích hoạt máy dự phòng để đảm bảo tối ưu hóa hiệu suất và tiết kiệm điện năng.
Công nghệ kết hợp biến tần và cảm biến trong cụm bơm chiller giúp duy trì hiệu suất ổn định, giảm hỏng hóc và dễ dàng theo dõi qua hệ thống BMS
Cách tính & quy trình chọn bơm chiller
Cách tính chọn bơm chiller
Việc cách tính chọn bơm chiller cần dựa vào các yếu tố kỹ thuật:
- Lưu lượng (m³/h) và cột áp (m)
- Độ nhớt, nhiệt độ môi chất (nước lạnh)
- Vật liệu chống ăn mòn, tiêu chuẩn ứng dụng
- Yêu cầu về hiệu suất: chỉ số MEI ≥ 0.7
- Không gian phòng bơm và khả năng nâng cấp trong tương lai
Quy trình chọn bơm Chiller
Quy trình chọn bơm chiller thường gồm:
- Xác định nhu cầu lưu lượng và cột áp
- Lựa chọn dòng bơm phù hợp: ly tâm ngang, dòng đứng hoặc inline
- Xem xét vật liệu, hiệu suất, tiếng ồn, khả năng điều khiển
- Tư vấn từ nhà cung cấp như Kenka để cân đối chi phí và bảo trì
Ứng dụng chuyên biệt của bơm Chiller trong các ngành công nghiệp
Bơm Chiller không chỉ giới hạn trong hệ thống điều hòa không khí thông thường, mà còn được ứng dụng trong nhiều lĩnh vực đặc thù:
- Ngành dược phẩm: Bơm Chiller dòng GMP với tiêu chuẩn vệ sinh cao, bề mặt tiếp xúc được đánh bóng đến Ra<0.8μm, đáp ứng yêu cầu khắt khe về kiểm soát nhiệt độ trong quy trình sản xuất dược phẩm.
- Trung tâm dữ liệu: Bơm Chiller dòng DC-Series với khả năng hoạt động liên tục 24/7, hệ số tin cậy MTBF (Mean Time Between Failures) trên 50.000 giờ, đảm bảo làm mát ổn định cho hệ thống máy chủ.
- Công nghiệp thực phẩm: Bơm Chiller dòng Food-Grade với vật liệu tiếp xúc đạt chuẩn FDA, khả năng xử lý nhiệt độ thấp đến -10°C mà không đóng băng, phục vụ quy trình làm lạnh nhanh trong chế biến thực phẩm.
- Công nghiệp luyện kim: Bơm Chiller dòng Heavy-Duty với khả năng chịu nhiệt cao, vận chuyển nước làm mát trong quy trình đúc và gia công kim loại, chịu được môi trường nhiệt độ lên đến 105°C.
- Ngành năng lượng tái tạo: Bơm Chiller đặc biệt cho hệ thống làm mát pin trong các trạm lưu trữ năng lượng quy mô lớn, với độ ổn định cao và khả năng kiểm soát nhiệt độ chính xác đến ±0.5°C.
Công nghệ bơm Chiller tại Kenka
Công ty Cổ phần Kenka đã xây dựng vị thế vững chắc trong lĩnh vực cung cấp giải pháp bơm công nghiệp tại thị trường Việt Nam, với sự chuyên môn hóa trong phân khúc bơm cho hệ thống làm lạnh trung tâm. Điểm khác biệt của Kenka nằm ở khả năng cung cấp các giải pháp toàn diện, từ tư vấn thiết kế đến lắp đặt và bảo trì hệ thống bơm phù hợp với đặc thù từng công trình. Hoạt động tại trụ sở chính ở khu vực Quận 7, TP.HCM, Kenka đã phát triển mạng lưới phân phối và hỗ trợ kỹ thuật trên toàn quốc, đáp ứng nhu cầu ngày càng cao của thị trường về thiết bị bơm chất lượng cao cho các dự án xây dựng và công nghiệp.
Ưu thế công nghệ của bơm Chiller hiện đại do Kenka cung cấp
Các dòng bơm Chiller thế hệ mới được Kenka cung cấp sở hữu nhiều đặc tính kỹ thuật vượt trội:
- Hiệu suất năng lượng tối ưu: Với chỉ số MEI (Minimum Efficiency Index) đạt trên 0.7, cao hơn tiêu chuẩn châu Âu (0.4), giúp tiết kiệm đến 30% điện năng so với các mẫu bơm thông thường.
- Khả năng thích ứng tải biến thiên: Tích hợp công nghệ điều khiển biến tần (VFD), cho phép điều chỉnh tốc độ bơm theo nhu cầu thực tế, duy trì hiệu suất tối ưu ngay cả khi tải thay đổi từ 30-100%.
- Hệ thống giám sát thông minh: Tích hợp cảm biến nhiệt độ, áp suất và lưu lượng, kết nối với hệ thống BMS (Building Management System) để theo dõi và điều chỉnh hoạt động từ xa, phát hiện sớm các bất thường.
- Công nghệ giảm tiếng ồn tiên tiến: Áp dụng thiết kế thủy động học tiên tiến và vật liệu hấp thụ âm, giảm mức độ ồn xuống dưới 60dB ở khoảng cách 1m, phù hợp với môi trường làm việc yêu cầu độ yên tĩnh cao.
- Khả năng tự chẩn đoán lỗi: Hệ thống điện tử tích hợp có thể phát hiện và cảnh báo các vấn đề tiềm ẩn như rò rỉ, ăn mòn, hoặc hiệu suất suy giảm trước khi xảy ra sự cố nghiêm trọng.
Lợi ích tổng hợp khi sử dụng hệ thống bơm Chiller
- Máy bơm chiller chất lượng cao: hiệu suất lớn, tiết kiệm năng lượng nhờ công nghệ hiện đại (IE3/IE4, MEI cao).
- Hệ thống bơm chiller tích hợp biến tần, cảm biến và điều khiển thông minh giúp giảm tiếng ồn, tăng độ bền và tối ưu vận hành.
- Phòng bơm chiller thiết kế kỹ thuật chuyên biệt để bảo trì dễ dàng, đảm bảo an toàn vận hành.
- Các bơm nước lạnh chiller được lựa chọn kỹ càng từ nhà phân phối uy tín Kenka, với dịch vụ hậu mãi và bảo trì chuyên nghiệp
Catalogue bơm chiller
Kenka cung cấp catalogue bơm chiller chi tiết theo từng dòng máy Ebara. Trong đó bao gồm:
- Thông số kỹ thuật – lưu lượng, cột áp, kích thước, vật liệu
- Biểu đồ hiệu suất (đường cong Q‑H)
- Các model phù hợp: FSA, GS, 3D, EVMS, LPC,…
Bạn có thể yêu cầu catalogue từ Kenka để lựa chọn thiết bị phù hợp theo yêu cầu dự án
Bơm Ebara – Công nghệ Nhật Bản trong ngành làm lạnh
Trong danh mục sản phẩm của Kenka, dòng bơm nước lạnh Ebara nổi bật với công nghệ tiên tiến và độ tin cậy vượt trội. Không chỉ là thương hiệu với hơn 100 năm lịch sử, Ebara còn là biểu tượng cho triết lý thiết kế “Monozukuri” của Nhật Bản – sự kết hợp hoàn hảo giữa chất lượng, độ bền và hiệu suất. Đặc điểm kỹ thuật nổi bật của dòng bơm Ebara bao gồm:
- Công nghệ cánh quạt ba chiều (3D impeller): Khác với thiết kế cánh quạt truyền thống, công nghệ này tối ưu hóa dòng chảy, giảm thiểu xoáy và tổn thất thủy lực, nâng cao hiệu suất lên đến 15-20% so với các mẫu thông thường.
- Hệ thống làm mát kép (Dual cooling system): Áp dụng cho động cơ và ổ đỡ, giúp kéo dài tuổi thọ thiết bị khi hoạt động liên tục trong điều kiện nhiệt độ cao.
- Vật liệu composite chống ăn mòn: Sử dụng hợp kim đặc biệt và lớp phủ ceramic cho các bộ phận tiếp xúc với chất lỏng, đảm bảo khả năng chống ăn mòn vượt trội, phù hợp với môi trường làm việc khắc nghiệt.
- Hệ thống cân bằng áp suất thủy động (Hydraulic pressure balancing): Giảm thiểu lực đẩy dọc trục, kéo dài tuổi thọ ổ đỡ và giảm tiêu hao năng lượng.
Xem thêm :
- Bơm nước lạnh Ebara – Trái tim của hệ thống HVAC và Chiller
- Bơm biến tần Ebara – Hiệu suất cao, tiết kiệm năng lượng
- Bơm chữa cháy Ebara – Thương hiệu Nhật Bản, sản phẩm toàn cầu
Xu hướng phát triển và giải pháp tương lai
Ngành công nghiệp bơm Chiller đang chứng kiến những bước tiến đáng kể về công nghệ và hiệu suất:
- Tích hợp AI và IoT: Các dòng bơm thông minh với khả năng tự học và tối ưu hóa hoạt động dựa trên dữ liệu vận hành thực tế, giúp tiết kiệm năng lượng và dự đoán bảo trì.
- Vật liệu mới: Ứng dụng vật liệu composite tiên tiến và công nghệ in 3D trong sản xuất cánh quạt và các bộ phận chịu lực, giảm trọng lượng đồng thời tăng độ bền.
- Thiết kế module hóa: Cho phép dễ dàng nâng cấp, thay thế và bảo trì từng bộ phận mà không cần thay thế toàn bộ hệ thống, tiết kiệm chi phí và thời gian.
- Giải pháp hybrid: Kết hợp nhiều loại bơm trong cùng một hệ thống để tối ưu hiệu suất ở các mức tải khác nhau, đặc biệt hiệu quả trong các công trình có nhu cầu làm mát biến động theo mùa.
Tóm lại
- Bơm chiller là gì? Là thiết bị chủ lực vận hành cho hệ thống làm lạnh trung tâm.
- Lựa chọn đúng máy bơm chiller và bố trí hợp lý hệ thống bơm chiller giúp tối ưu hiệu suất, tiết kiệm chi phí vận hành.
- Áp dụng đúng cách tính chọn bơm chiller, thực hiện các bước chọn bơm chiller đúng quy trình là điều cần thiết khi đầu tư hệ thống.
- Thiết kế cụm bơm chiller, bố trí phòng bơm chiller chuẩn kỹ thuật và sử dụng catalogue bơm chiller chính hãng là cách đảm bảo hệ thống vận hành hiệu quả và ổn định.
Kết luận
Bơm Chiller là thành phần không thể thiếu trong các hệ thống làm lạnh công nghiệp hiện đại, đóng góp quyết định vào hiệu quả năng lượng và độ tin cậy của toàn bộ hệ thống. Với tư cách là đơn vị tiên phong trong lĩnh vực này tại Việt Nam, Công ty Cổ phần Kenka không ngừng cập nhật và ứng dụng những công nghệ mới nhất, mang đến cho khách hàng những giải pháp bơm Chiller tối ưu, phù hợp với đặc thù từng dự án. Sự kết hợp giữa chuyên môn kỹ thuật sâu rộng, dịch vụ hậu mãi chuyên nghiệp và đội ngũ tư vấn giàu kinh nghiệm đã giúp Kenka trở thành đối tác tin cậy cho nhiều dự án trọng điểm, góp phần nâng cao hiệu quả sử dụng năng lượng và bảo vệ môi trường thông qua các giải pháp làm lạnh tiên tiến.
