HỆ THỐNG BƠM HVAC – GIẢI PHÁP TUẦN HOÀN HIỆU QUẢ CHO CÔNG TRÌNH HIỆN ĐẠI

Tổng quan về hệ thống bơm trong HVAC

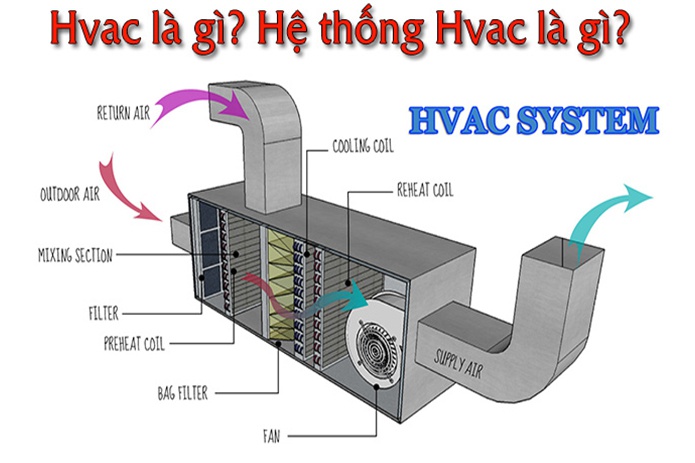

Hệ thống HVAC (Heating, Ventilation, and Air Conditioning – Sưởi ấm, Thông gió và Điều hòa không khí) là mạng lưới thiết bị phức tạp đảm bảo chất lượng không khí và nhiệt độ tối ưu trong các công trình. Trong cấu trúc này, hệ thống bơm đóng vai trò quan trọng hàng đầu, thực hiện chức năng vận chuyển và phân phối các chất lỏng truyền nhiệt (nước, dung dịch glycol) đến các điểm cần thiết trong toàn bộ công trình.

Khác với quan niệm đơn giản về bơm như thiết bị chuyển dịch chất lỏng, hệ thống bơm HVAC hiện đại là một tổ hợp công nghệ tinh vi, được thiết kế để tối ưu hóa hiệu suất năng lượng, đảm bảo độ tin cậy cao và khả năng thích ứng với các điều kiện vận hành biến đổi liên tục.

BƠM HVAC

Phân loại và đặc điểm của hệ thống bơm HVAC

1. Phân loại theo chức năng

Bơm sơ cấp (Primary pumps)

Đây là những bơm vận hành tại nguồn làm lạnh hoặc sưởi ấm chính (chiller, nồi hơi), có nhiệm vụ duy trì lưu lượng ổn định qua thiết bị trao đổi nhiệt chính. Đặc điểm nổi bật của loại bơm này là khả năng hoạt động với lưu lượng không đổi, áp suất cao, đảm bảo hiệu suất tối ưu của thiết bị sinh nhiệt hoặc làm lạnh.

Bơm thứ cấp (Secondary pumps)

Phân phối chất lỏng từ hệ thống sơ cấp đến các khu vực sử dụng trong công trình. Bơm thứ cấp thường được thiết kế với khả năng điều chỉnh lưu lượng theo nhu cầu thực tế, giúp tiết kiệm năng lượng đáng kể khi tải nhiệt thay đổi.

Bơm tuần hoàn (Circulation pumps)

Chuyên dụng cho các vòng tuần hoàn cục bộ trong từng khu vực hoặc tầng nhà. Loại bơm này thường có kích thước nhỏ gọn, hiệu suất cao và khả năng hoạt động êm ái, phù hợp với không gian làm việc hoặc sinh hoạt.

2. Phân loại theo cấu tạo

Bơm ly tâm (Centrifugal pumps)

Chiếm đa số trong các hệ thống HVAC, bơm ly tâm sử dụng lực ly tâm để đẩy chất lỏng. Ưu điểm của loại bơm này là cấu tạo đơn giản, chi phí bảo trì thấp và khả năng vận hành ổn định trong thời gian dài. Các dòng bơm ly tâm hiện đại còn được tích hợp công nghệ cánh quạt ba chiều (3D impeller) giúp tăng hiệu suất thủy lực lên đến 85-90%.

Bơm trục đứng (Vertical inline pumps)

Thiết kế nhỏ gọn với trục bơm đặt thẳng đứng, tiết kiệm không gian lắp đặt. Loại bơm này đặc biệt phù hợp với các phòng máy có diện tích hạn chế hoặc yêu cầu mật độ thiết bị cao.

Bơm tách vỏ (Split-case pumps)

Được thiết kế cho các hệ thống HVAC quy mô lớn, với lưu lượng cao và áp suất ổn định. Ưu điểm nổi bật là khả năng bảo trì dễ dàng mà không cần tháo đường ống, giảm thời gian ngừng hoạt động khi cần sửa chữa.

Công nghệ tiên tiến trong hệ thống bơm HVAC hiện đại

1. Công nghệ biến tần (VFD – Variable Frequency Drive)

Khác biệt lớn nhất giữa hệ thống bơm HVAC hiện đại và truyền thống là việc ứng dụng rộng rãi công nghệ biến tần. Thay vì hoạt động ở tốc độ cố định và điều chỉnh lưu lượng bằng van tiết lưu (gây lãng phí năng lượng), bơm tích hợp VFD có thể thay đổi tốc độ quay của động cơ theo nhu cầu thực tế.

Lợi ích của công nghệ này là:

  • Tiết kiệm đến 50% điện năng tiêu thụ
  • Giảm áp lực đột ngột trong hệ thống đường ống
  • Kéo dài tuổi thọ thiết bị nhờ giảm ứng suất cơ học
  • Vận hành êm ái hơn ở tải thấp

2. Hệ thống điều khiển thông minh

Các hệ thống bơm HVAC thế hệ mới được trang bị hệ thống điều khiển thông minh với các tính năng:

  • Tự tối ưu hóa điểm hoạt động: Phân tích dữ liệu vận hành thực tế để xác định điểm làm việc hiệu quả nhất, tự động điều chỉnh thông số bơm.
  • Chẩn đoán từ xa: Kết nối với hệ thống BMS (Building Management System) để giám sát, phát hiện sớm các bất thường và lên lịch bảo trì dự phòng.
  • Thuật toán dự đoán nhu cầu: Sử dụng dữ liệu lịch sử và các yếu tố môi trường (nhiệt độ ngoài trời, lịch sử sử dụng) để dự báo nhu cầu và điều chỉnh hoạt động trước khi nhu cầu thực tế phát sinh.

3. Công nghệ vật liệu tiên tiến

Các nhà sản xuất đã phát triển nhiều công nghệ vật liệu mới cho hệ thống bơm HVAC:

  • Hợp kim chống ăn mòn cao cấp: Như duplex stainless steel và titanium alloy, tăng tuổi thọ thiết bị trong môi trường khắc nghiệt.
  • Composite tăng cường sợi carbon: Giảm trọng lượng cánh quạt, giảm quán tính và tăng hiệu suất năng lượng.
  • Lớp phủ ceramic: Bảo vệ bề mặt tiếp xúc với chất lỏng, giảm ma sát và tăng khả năng chống mài mòn.

Xu hướng phát triển và giải pháp tiết kiệm năng lượng

1. Hệ thống bơm đa cấp thông minh

Thay vì sử dụng một bơm công suất lớn, xu hướng hiện nay là triển khai hệ thống nhiều bơm nhỏ hơn hoạt động song song, được điều khiển bởi thuật toán thông minh. Giải pháp này mang lại nhiều ưu điểm:

  • Khả năng thích ứng tốt hơn với tải biến thiên
  • Dự phòng cao hơn, tránh ngừng hoạt động toàn bộ hệ thống khi một bơm gặp sự cố
  • Hiệu suất năng lượng cao hơn ở tải thấp
  • Khả năng bảo trì luân phiên mà không cần dừng hệ thống

2. Công nghệ ECM (Electronically Commutated Motor)

Động cơ ECM là bước tiến vượt bậc so với động cơ cảm ứng truyền thống, với hiệu suất cao hơn 20-30%, đặc biệt ở tải thấp. Ưu điểm của động cơ ECM trong hệ thống bơm HVAC:

  • Khởi động mượt mà, giảm dòng khởi động đột biến
  • Hiệu suất cao ở dải tốc độ rộng
  • Phát nhiệt thấp, giảm tổn thất năng lượng
  • Tuổi thọ cao hơn nhờ thiết kế không chổi than

3. Hệ thống thu hồi năng lượng

Các giải pháp tiên tiến đang tích hợp công nghệ thu hồi năng lượng vào hệ thống bơm HVAC:

  • Bơm tái sinh năng lượng: Chuyển đổi năng lượng thủy lực dư thừa thành điện năng khi giảm áp suất
  • Hệ thống trao đổi nhiệt từ nước xả: Thu hồi nhiệt từ nước xả để làm nóng sơ bộ nước cấp, giảm năng lượng cần thiết cho quá trình làm nóng

Ứng dụng thực tế của hệ thống bơm HVAC trong các công trình hiện đại

1. Tòa nhà thương mại cao tầng

Trong các tòa nhà cao tầng hiện đại, hệ thống bơm HVAC được thiết kế theo mô hình phân vùng (zone system), với các trạm bơm trung gian đặt tại các tầng kỹ thuật. Giải pháp này giúp:

  • Giảm áp suất tĩnh cần thiết cho toàn hệ thống
  • Tối ưu hóa điều khiển nhiệt độ theo từng khu vực
  • Tăng độ tin cậy nhờ phân tán nguồn cung cấp
  • Giảm chi phí năng lượng bơm lên cao

Các tòa nhà như Landmark 81 tại TP.HCM hay Lotte Center Hà Nội đã áp dụng thành công mô hình này, giúp tiết kiệm đến 35% chi phí vận hành hệ thống HVAC.

2. Trung tâm dữ liệu

Với yêu cầu làm mát liên tục và chính xác, trung tâm dữ liệu sử dụng hệ thống bơm HVAC đặc biệt với các đặc điểm:

  • Hệ số dự phòng N+1 hoặc 2N để đảm bảo hoạt động liên tục
  • Hệ thống giám sát nhiệt độ theo thời gian thực, điều chỉnh lưu lượng tức thời
  • Bơm chuyên dụng cho hệ thống làm mát trực tiếp bằng chất lỏng (liquid cooling)
  • Khả năng vận hành hiệu quả ở nhiệt độ cao hơn, phù hợp với xu hướng tiết kiệm năng lượng trong trung tâm dữ liệu

3. Cơ sở y tế

Trong bệnh viện và các cơ sở y tế, hệ thống bơm HVAC không chỉ đảm bảo nhiệt độ mà còn phải đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và độ tin cậy:

  • Bơm với vật liệu kháng khuẩn, dễ làm sạch và khử trùng
  • Hệ thống dự phòng hoàn toàn cho các khu vực quan trọng như phòng mổ
  • Khả năng duy trì áp suất dương trong các khu vực cách ly
  • Vận hành êm ái để không ảnh hưởng đến bệnh nhân

Lựa chọn và tối ưu hóa hệ thống bơm HVAC

1. Các yếu tố cần xem xét khi lựa chọn

  • Đường đặc tính hệ thống: Phân tích kỹ lưỡng đường đặc tính của hệ thống đường ống để chọn bơm phù hợp, tránh tình trạng quá cỡ (oversizing) gây lãng phí năng lượng.
  • Điểm hoạt động tối ưu: Lựa chọn bơm có điểm BEP (Best Efficiency Point) gần với điểm hoạt động thực tế nhất, tránh hiện tượng cavitation và giảm hiệu suất.
  • Tính linh hoạt: Xem xét khả năng thích ứng với các thay đổi trong tương lai của công trình, như mở rộng hoặc thay đổi công năng.
  • Chi phí vòng đời: Đánh giá tổng chi phí bao gồm đầu tư ban đầu, chi phí vận hành và bảo trì trong suốt vòng đời thiết bị (thường 15-20 năm).

2. Chiến lược tối ưu hóa năng lượng

  • Cân bằng thủy lực: Đảm bảo hệ thống được cân bằng thủy lực đúng cách để tránh lãng phí năng lượng và đảm bảo phân phối nhiệt đồng đều.
  • Lập trình thời gian: Điều chỉnh hoạt động của bơm theo lịch sử dụng thực tế của công trình, giảm hoạt động không cần thiết trong thời gian không sử dụng.
  • Bảo trì dự phòng: Lên lịch bảo trì định kỳ dựa trên dữ liệu vận hành thực tế, tránh suy giảm hiệu suất do mài mòn hoặc cặn bẩn.
  • Giám sát liên tục: Triển khai hệ thống giám sát năng lượng để phát hiện sớm các bất thường và đánh giá hiệu quả của các biện pháp tối ưu hóa.

Kết luận

Hệ thống bơm HVAC là thành phần thiết yếu trong việc đảm bảo môi trường sống và làm việc thoải mái, hiệu quả trong các công trình hiện đại. Với những tiến bộ công nghệ liên tục, các hệ thống bơm ngày càng thông minh hơn, hiệu quả hơn và thân thiện với môi trường hơn.

Việc lựa chọn, thiết kế và vận hành hệ thống bơm HVAC phù hợp không chỉ mang lại lợi ích về mặt kinh tế thông qua việc giảm chi phí năng lượng, mà còn góp phần vào mục tiêu phát triển bền vững thông qua việc giảm phát thải carbon. Khi các công nghệ như IoT, AI và vật liệu tiên tiến tiếp tục phát triển, chúng ta có thể kỳ vọng vào một tương lai nơi hệ thống bơm HVAC sẽ còn thông minh và hiệu quả hơn nữa, đóng góp tích cực vào quá trình xây dựng các công trình xanh và thành phố thông minh.
